Как сделать графическую схему?

Специальный инструментарий позволяет обрабатывать штатное поле графической схемы 1С. Он позволяет визуализировать бизнес-процессы и представить их в виде удобной блок-схемы, к которой подвязаны данные из системы.

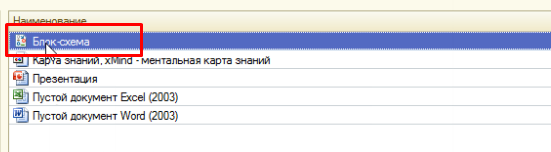

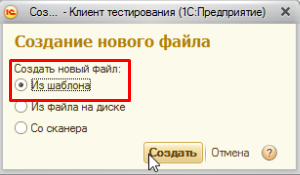

Создаем файл из шаблона. В окне выбора шаблона выбирает тип Блок-схема.

Делаем раз.

Делаем два.

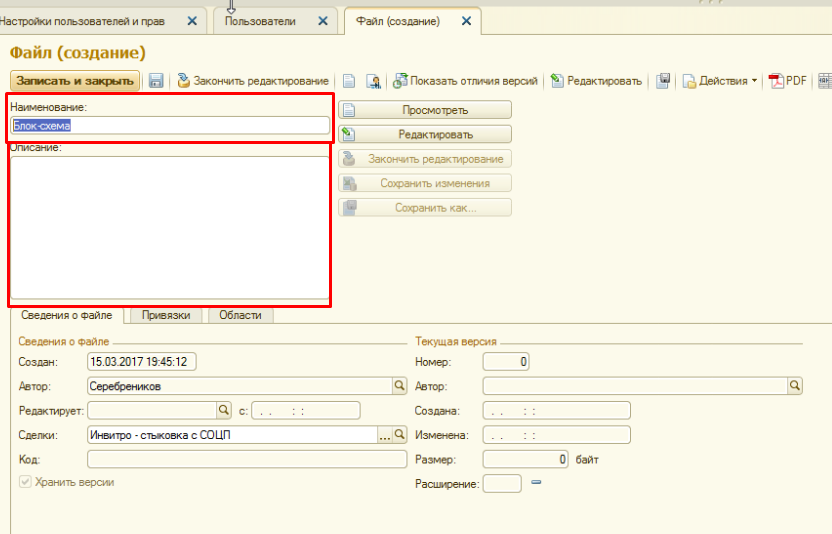

Фактически графический режим – это работа с отдельным файлом. Открывается окно создания файла. Пишем название и редактируем другие данные при необходимости.

Окно создания файла.

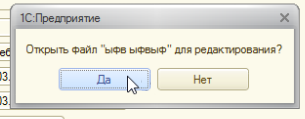

После нажатия Записать и закрыть соглашаемся на открытие файла для редактирования.

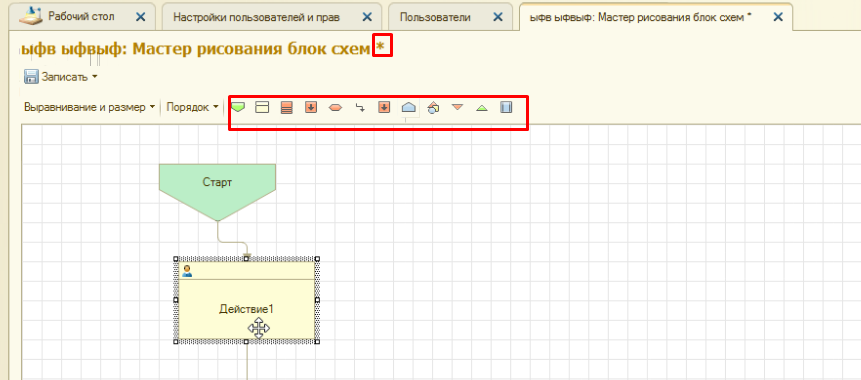

Открывается режим построения блок-схемы. Пройдемся по навигационной панели.

Кнопка Записать (или сочетание клавиш Ctrl + S на клавиатуре) позволяет сохранить схему (в том числе и в виде jpg изображения). Внизу находятся кнопки Выравнивание и размер и Порядок, которые позволят задать форматирование.

Следующие за ними разноцветные кнопки по нажатию размещают отдельные блоки схемы: старт, действие, завершение и т.п.

Звездочка над заголовком Мастер рисования блок схем означает, что в документ были внесены изменения, и их нужно сохранить.

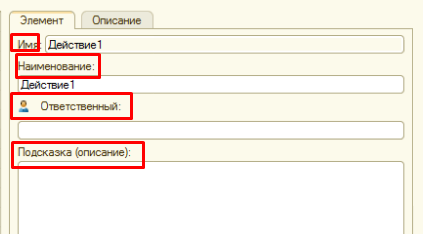

Если выбрать какой-либо блок, то можно будет отредактировать его в боковой вкладке Элемент. Есть возможность написать Имя или Описание, а также назначить Ответственного.
